說 明

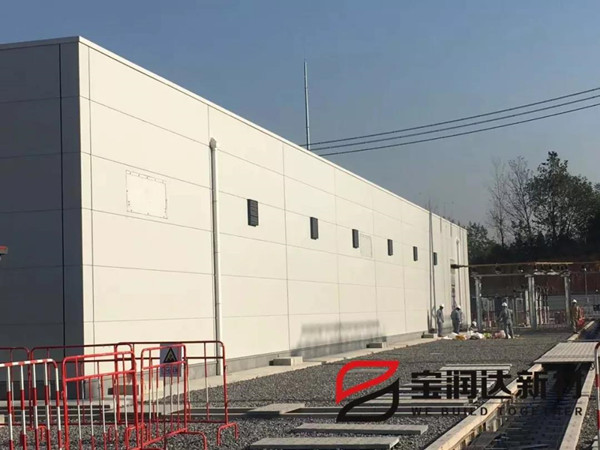

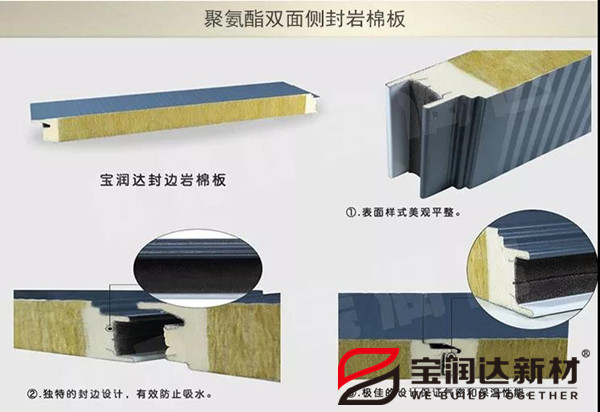

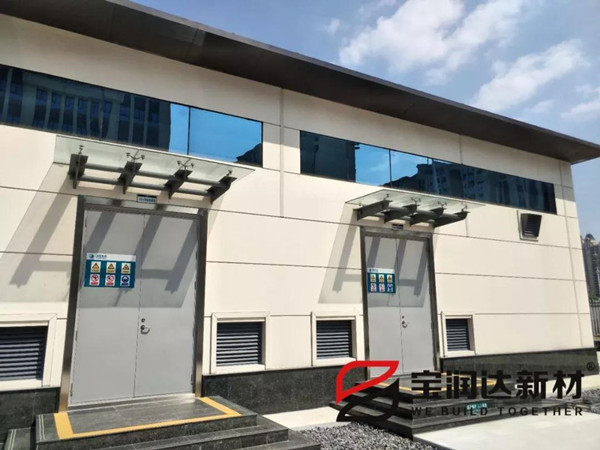

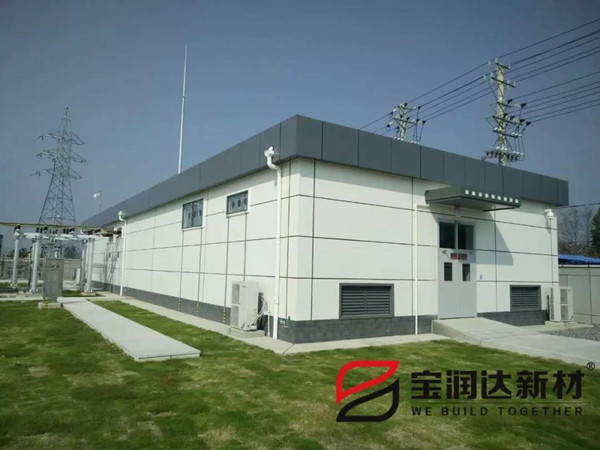

以下變電站工程外墻圍護均采用寶潤達生產的新型聚氨酯巖棉夾芯板，該板具有良好的防水效果，防火A級，外觀美觀，施工快捷等優點。



1、接樁

現場樁位移交人應為業主項目部成員，并需在樁位移交書上簽字確認。

2、復測方格網

場地樹木、房屋等清理后，場地平整前，一般按照5m×5m方格網進行復測。如復測后計算出的土方量和圖紙?jiān)O(shè)計量有較大誤差（達到200m³），需第一時間通知施工技術科和經營計劃科，經過科室復核無誤后，項目部應立即聯系業主、監理和設計部門，要求重新核實標高和土方量。

3、地表土清理

站內參與土方平衡的淤泥、垃圾土方量較大時，在進場施工前應聯系業主、設計部門，協商站外堆放地點，為站區工作全面開展提供條件。

聚氨酯巖棉夾芯板施工前，土方需清理場地表面含淤泥、耕植土、雜草、樹根等地表土，并存放于場地的合適位置，避免二次倒運。站區回填土源應采取有效防雨覆蓋措施。

通常室內變電站選址在鄰近小區或地址條件較差處，站區土方需進行換填，基礎施工過程中需進行基坑支護，地下水位較高的還需進行井點降水施工，涉及到此類施工的工程，應和業主、監理溝通，要求設計單位對此類項目專門進行設計，按要求進行施工，確保安全。

在聚氨酯巖棉夾芯板施工建筑物基礎階段，埋設接地主網。接地材料為銅質的，需提前備料。圖紙到場后，需核對接地材料用量，發現設計量不夠，及時和設計部門人員聯系解決。交付電氣安裝前，聯系電氣測量接地網電阻值，如達不到設計要求，及時和設計部門人員聯系解決。

變電站盡早施工擋土墻、圍墻，實行封閉管理；有護坡的圍墻段，先施工護坡、后施工圍墻。在施工擋土墻或圍墻基礎時，按圖紙?jiān)O(shè)計埋設主排水管、進站電纜溝、電氣埋管、接地引出線等。

1、基礎及主體施工

（1）地基處理；（2）基礎、防水及地下室施工；（3）室內、外腳手架搭設；（4）聚氨酯巖棉夾芯板框架施工。一般二層至屋面涉及若干個標高，施工時應按照由低到高的順序，依次封頂。

2、其他需要注意的事項

在建筑物施工中需注意以下環節：（1）有地下室層的工程，先施工樁基、墊層，再施工防水層，在室外土方回填前，將地下室外墻防水施工完畢；（2）基礎至±0.000且室外散水坡土方回填完畢后，設置外腳手架硬化層，并砌筑好落水管雨水井、留設出水埋管；（3）外墻腳手架搭設前，散水坡處室外電纜溝施工完畢；（4）在主體結構施工前，室內電纜溝主體施工完畢，電纜溝砌筑前，需進行排版，杜絕異型蓋板；（5）內、外腳手架立桿嚴禁架設在地圈梁上，合理規劃墻體砌筑時間；

（6）室內滿堂腳手架拆除前，頂棚批灰完畢；（7）垂直運輸采用吊車；（8）外墻腳手架拆除前，屋面防水、保溫和外墻裝飾施工完畢；（9）墻體砌筑完畢后的靜置時間不少于30d，墻體分層粉刷間隔時間不少于2d；（10）聚氨酯巖棉夾芯板屋面防水施工前應進行交接驗收，具備條件方可施工；（11）結構中的預埋管（盒）應由土建隊伍施工；及時儲備墻體砌筑材料；交付電氣安裝前應進行交接驗收，涉及電氣安裝的房間在交付安裝前將窗體安裝完畢；（12）穿墻套管板施工時，注意防水處理；

（13）開關室處于回填較深區域，建議設計對室內地坪采用水泥攪拌樁或伐板基礎處理，以防沉降。（14）接地?cái)嘟涌?、室?nèi)外爬梯等需認真核對圖紙并按照規范要求施工；（15）建議業主項目部邀請變電站運行人員參加圖紙會檢，對涉及裝飾修改事項在會議紀要中明確。

1、道路安全文明施工層施工

催要影響道路施工的相關圖紙，盡早安排時間段施工進站道路、道路安全文明施工層和過道路電纜溝（排管）。

2、室內設備基礎處理施工：如地質條件較差，應隨建筑物基礎處理一道施工。

3、接地主網、支網施工

接地主網施工完畢，要求變電進行接地主網電阻測試。

4、排水主網施工

站外排水管道在區域排水施工前盡量施工完畢，避免形成“盲管”。

工程開始前，現場安全文明施工總體布置圖和安全文明施工實施細則需編審?fù)戤?；臨設布置按照分公司下發文件執行；工程正式開工后，需布置四牌一圖和生產、辦公臨建的安全文明標示標牌；道路路基施工完畢后，區域圍護布置到位；施工過程中，基坑硬圍護、標示標牌布置到位；區域施工基本完畢、電氣進場前后，宣傳標語、區域圍欄、區域責任牌、警示牌布置完畢，并及時維護。

變電進場施工前，應辦理交接驗收手續，主要內容有：涉及電氣安裝房間移交時間、道路面層澆筑時間（如道路還未澆筑）、安全文明施工責任劃分、室外燈具基礎施工時間。

1、土方精平：在區域性工作全部結束后，場地應進行一次土方精平施工。

2、主變油池底板、壓頂：油池底板應設分格縫；在主變安裝就位后施工。

3、室內地坪漆：在變電站投運前安排合理時間施工完畢。

4、圍墻干粘石施工：按照進度安排備料，注意成品保護，防止墻面污染。

5、和業主單位協商，工程投運后及時拆除臨時變壓器并及時辦理水電銷戶手續。

6、工程投運后，及時安排分包商拆除辦公、生產臨建并復耕（不得轉包），符合環保、水保要求。
